螺旋輸送機小麥顆粒的力學分析

        宏源機械廠家選用右旋螺旋葉片的臥式螺旋輸送機作為參考，由于小麥在輸送過程中實際受力的復雜性，特作如下假設。

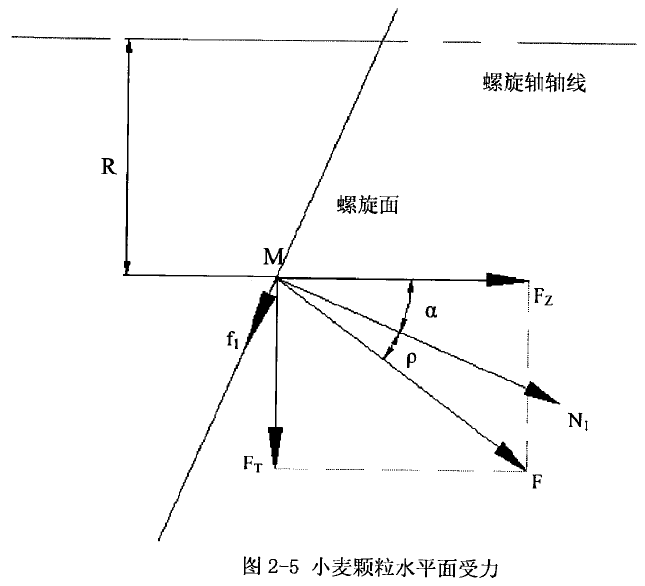

        將單顆小麥顆粒簡化為質點，且小麥顆粒間不產生相對滑移，取距離螺旋軸軸線R處螺旋葉片上小麥顆粒M為研究對象。

        已知等直徑螺旋軸軸頸為d，標準等螺距的螺旋葉片公稱直徑D,該處螺旋升角為α。

        則小麥顆粒受到螺旋葉片的法向推力Ni，并在二者接觸面沿螺旋l竹一片切線方向產生切向摩擦力f1。

        由于切向摩擦力f1的關系，使得小麥顆粒的法向推力Ni偏轉一個角度，即為合力F，忽略螺旋葉片表面粗糙度的影響。

        則偏離的角度近似等于小麥顆粒的外摩擦當量角p。合力F可以分解為軸向力FL和周向力FT。

        圓周方向分力FT與切向摩擦力f,有帶動小麥顆粒繞軸轉動的趨勢，由于小麥顆粒自身的重力G及料槽對其產生的軸向摩擦力f2。

        若物料不隨著螺旋葉片旋轉，而在軸向分力FT的作用下，沿料槽軸向移動。

        若圓周方向分力Fr不能與重力G及軸向摩擦力fz平衡，則小麥顆粒將會隨螺旋軸翻滾，而不能沿料槽軸向輸送。
